合肥潔凈實驗室工程規劃設計要考慮哪些問題
一、實驗室前期準備
在進行實驗室規劃設計之前,首先要了解目標實驗室的總體規劃,包括實驗室的性質、目的、任務、依據和規模,確定實驗室功能和儀器設備選型等。其中儀器選型直接影響實驗室的布置。
影響實驗室規劃成敗的要素:
實驗室規劃設計中涉及到的內容主要有平面布置、水源、電路、氣路、通風。
1、平面布置圖
確定實驗室整體平面布置圖,明確實驗室布局。實驗室要求與辦公區域有效隔離,功能區域劃分明晰,實驗間互不干擾,疏散通道暢通。
2、水源
實驗室的給水遵循方便就近取用的原則,在必要的地方設置水槽。特別是某些需要用外接水源的儀器旁邊,必須設有水槽,方便用水取水。
3、電路
電路設計須考慮整體功率的大小、三相電要求、特殊儀器穩定性的要求。為方便操作和滿足安全管理的要求,實驗室一般要求設置獨立控制開關。一個正確和良好的接地系統對分析實驗室儀器正常、可靠和安全運行是非常必要的。
4、氣路
供氣模式有集中供氣和單獨供氣兩種。氣體路管應沿墻明設,以便安裝維護。
5、通風系統
通風是實驗室設計中不可缺少的一個組成部分。為了減少實驗人員的傷害,實驗室必須通風。實驗室的通風方式有兩種,即局部排風和全室通風。局部排風是在有害物產生后即就近排出,這種方式能以較少的風量排走大量的有害物,被廣泛采用在現代實驗室中。對于有些實驗不能使用局部排風,或者局部排風滿足不了要求時,應該采用全室通風。通風系統的關注焦點是進出風口位置的確定和風口的預埋。
二、確定實驗室裝備的規格和選型
實驗室裝備配置內容主要包括實驗臺的布局模式、結構尺寸、臺面選擇、通風柜選型、實驗用柜選型、安全設施配備等。

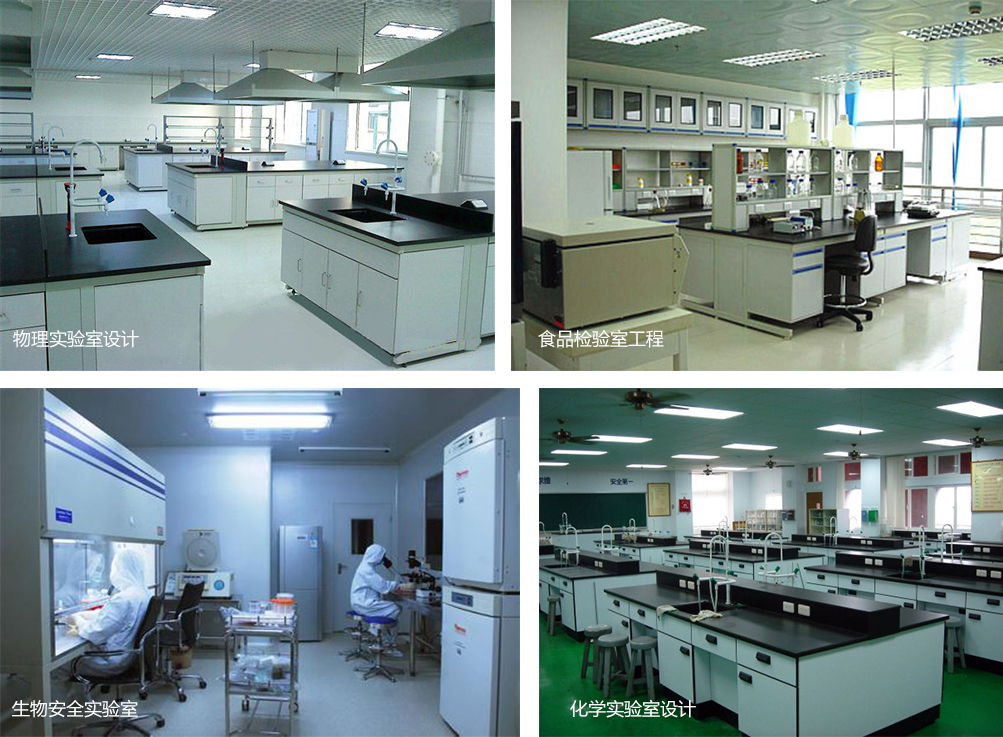

1、布局模式
實驗臺布局的重點是安全性和方便性,有以下幾種常用的模式:
(1)島型。是最常見的一種模式,常使用于大空間、成長方形的室內形式,此模式的特點是人流順暢;
(2)半島型。這是一種比較典型的應用方式,此模式適用于狹長的房間;
(3)L型。L形適用于較為窄小的房間形式;
(4)U型與一字型(即側邊實驗臺)布局也較常用。
2、結構尺寸
實驗室裝備的結構分為全木結構、鋼木結構和全鋼結構,實驗室可根據具體的情況選擇不同的實驗臺類型。實驗室裝備的尺寸直接關系到使用的方便舒適程度。坐式工作臺的高度通常在750~850 mml之間,如果男性實驗員占較高比率也可考慮900mm高;站式工作臺高度則在850~920mm之間,高溫室的工作臺高度在450~600 mm之間;工作臺的長度通常宜考慮每人1200 mm(最小不應小于1000mm),有機化學實驗臺則須考慮長一些,可取1400~1600 m m;試劑架高度為1200~1650 mm之間,高柜可達1800—2000 mm;工作臺的深度一般為750 mm,高溫室的工作臺深度一般要求850~900mm之間。
3、實驗室臺面
目前使用較多的臺面材料有以下幾種:
(1)環氧樹脂:主要為加強型環氧樹脂成份,內外材質一致,損傷時可修復還原,酸堿、耐撞擊、耐高溫(約800℃),成本相對較高。
(2)耐蝕實型理化板:系以優質多重夾紙,浸泡于特殊酚液后經高壓熱固效應成型,并經表面特殊耐蝕處理。具有耐酸堿、耐撞擊、耐熱特性,經濟耐用。
(3)千思板:成分為70%的木質纖維,30%的三聚氰胺樹脂,采用雙電子束掃描技術將三聚氰胺附貼在面層,經高溫高壓成型,耐高溫耐腐蝕能力一般。
(4)耐蝕理化貼面板:由添加特殊成份酚醛樹脂含浸的牛皮紙、特殊表層紙經高溫、高壓處理而成,耐酸堿、耐撞擊、耐熱特性,必須配合配合基材使用。
4、實驗室通風柜
通風柜是實驗室中最常用的一種局部排風設備,種類繁多,由于其結構不同,使用的條件不同,其排風效果也不相同。通風柜的性能好壞,主要取決于通過通風柜空氣移動的速度。
5、實驗用柜
實驗用柜包括藥品柜、藥品柜、危險品、玻璃器皿干燥和保管柜、潔凈柜、生物安全柜。
(1)樣品柜
放置各類實驗樣品用的樣品柜,應有分格且可貼標簽等的隔板,便于存放樣品和查找樣品,因為有些樣品,根據樣品的物理性質和化學穩定性而需放人干燥器保存,因此分格有大有小,以便于存放不同的樣品。
(2)藥品柜
主要放置固體化學試劑和標準溶液,這兩者必須分類放置,不可混放在一起。放置化學試劑應分類放置,便于查找。同時為了安全,藥品柜應設置玻璃門窗,柜體也應具有一定的承重能力和防腐蝕性。
(3)危險品保管柜
適用于危險物品的簡單保管和短期保管,采用不銹鋼制作,或耐火磚砌而成。
(4)玻璃器皿干燥和保管柜
洗凈后的玻璃器皿在托架上保存,托架用導軌與柜體固定,使玻璃器皿存取方便,易于清潔干燥。
